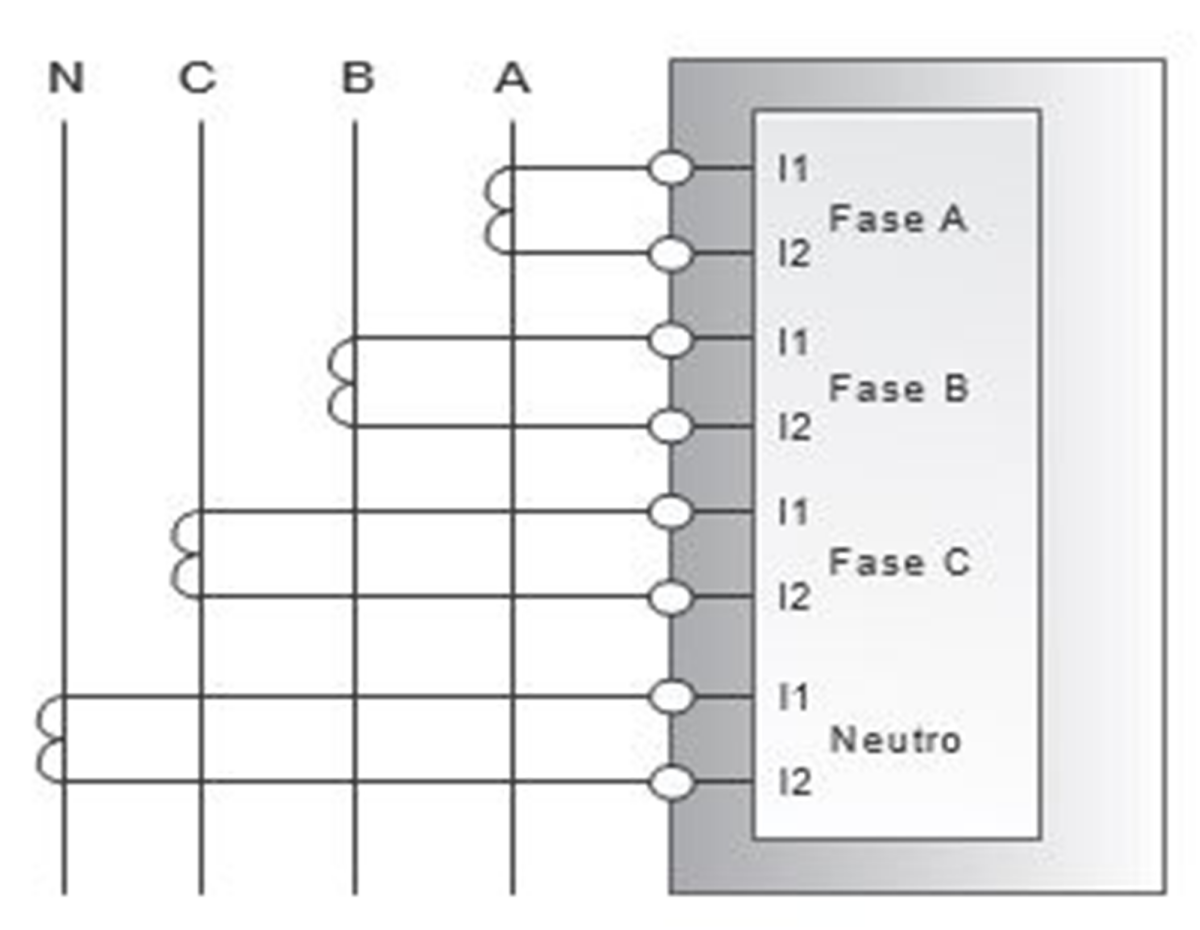

NEUTRO

Configurado com o módulo de Neutro, o qual possui quatro entradas de medição de corrente e quatro entradas de medição de tensão. Este desbalanceados, ou onde há incidências de harmônicas na rede.

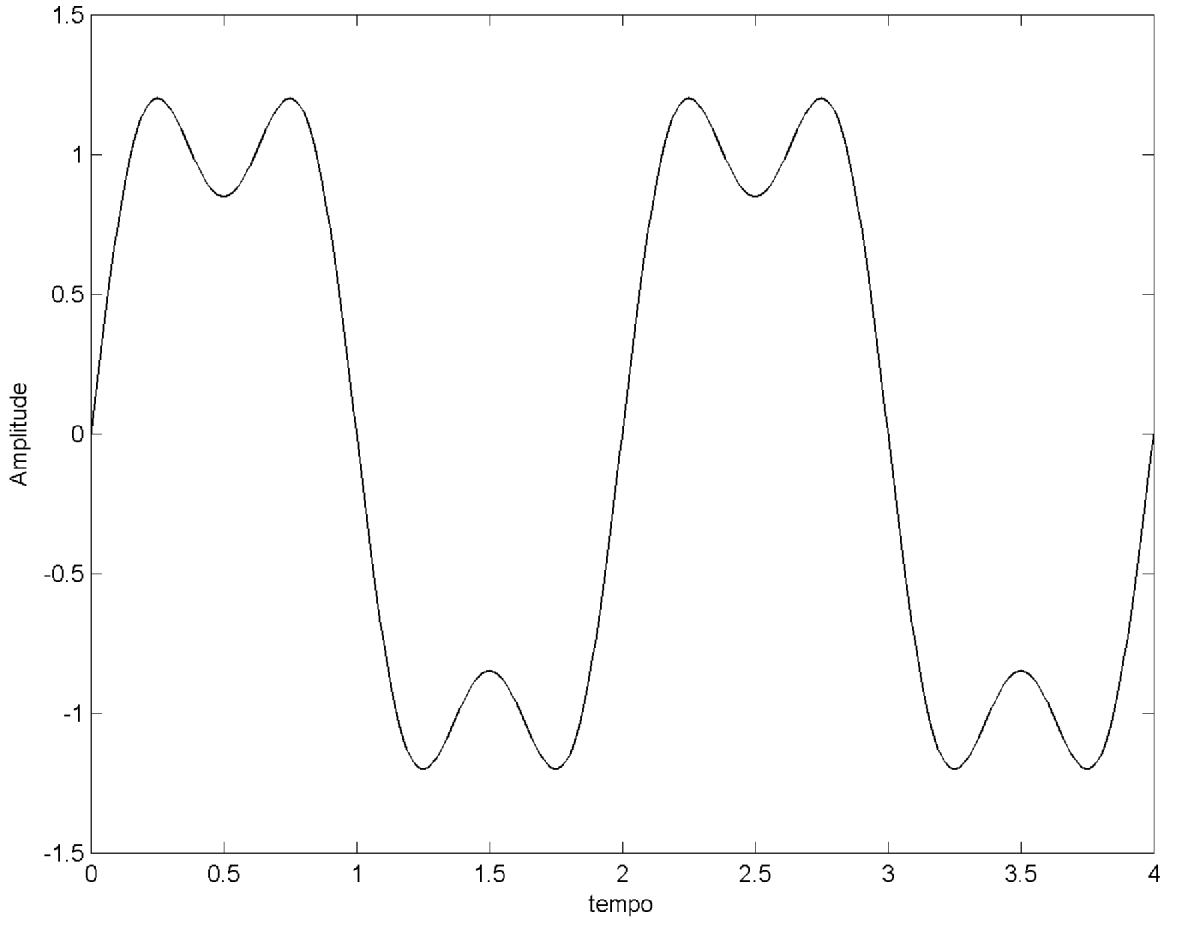

HARMÔNICAS

Configurado com o módulo de Harmônicas, que indica a medição das perturbações na rede. É indicado para aplicação em sistemas elétricos onde se pretende medir os níveis e as características das distorções harmônicas presentes no circuito. A medição pode ser feita até a 25ª ordem, analisando harmônicas de ordens pares e ímpares de tensão e corrente.

TRANSIENTES

Configurado com o módulo de Transientes, que indica a capacidade de captura de eventos transitórios. Com avançadas técnicas de processamento de sinais, é capaz de identificar e registrar perturbações e distorções presentes em meio ciclo da forma de onda.

Este Analisador de energia foi projetado para adquirir simulaneamente os sinais de quatro canais de corrente e quatro de tensão. A partir de um sistema de aquisição de 16 bits são feitas 128 amostras por ciclo de forma simultânea  nos  oito  canais  quando  em

medição de grandezas RMS. E com a frequência de 8kHz no sistema de aquisição é possível a medição de perturbações a partir de 130us. Todo este sistema de amostras é executado de forma simultânea e  contínua para todas as grandezas e eventos.
